ملخص المقال:تشرح هذه المقالة الهيكل ومبدأ العمل والمزايا والتطبيقات ومتطلبات الصيانةالمحولات المغمورة بالزيت. كما أنه يتناول اهتمامات العملاء الشائعة مثل مخاطر السلامة وتحسين الكفاءة والاعتبارات البيئية ومعايير الاختيار. الهدف هو توفير فهم تقني واضح مع مساعدة المشترين والمهندسين على اتخاذ قرارات مستنيرة.
المخطط التفصيلي:
تظل المحولات المغمورة بالزيت واحدة من الحلول الأكثر استخدامًا على نطاق واسع في أنظمة توزيع ونقل الطاقة الكهربائية. تعتمد سمعتها على الكفاءة العالية، وأداء العزل القوي، وقدرة التحميل الزائد القوية. ومع استمرار نمو الطلب العالمي على الطاقة، تعتمد الصناعات والمرافق ومطورو البنية التحتية بشكل كبير على هذه المحولات لضمان تنظيم مستقر للجهد ونقل آمن للطاقة.
على الرغم من استخدامها على نطاق واسع، لا يزال العديد من المشترين يواجهون صعوبة في فهم كيفية عملها، وكيفية صيانتها، وما هي العوامل التي يجب مراعاتها عند اختيار النموذج الصحيح. يتناول هذا الدليل هذه المخاوف بطريقة منظمة وعملية.

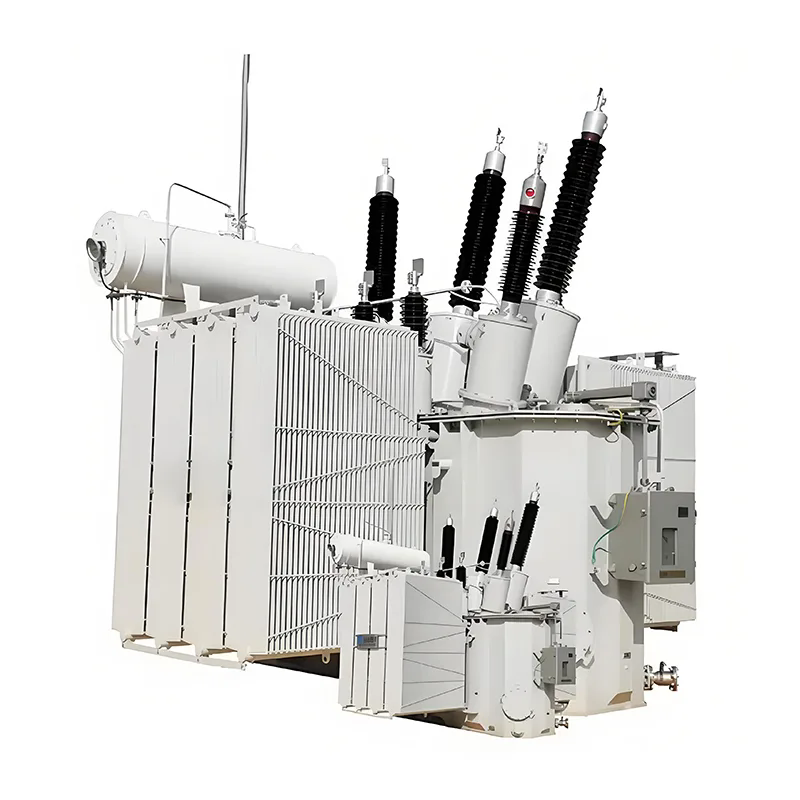

المحول المغمور بالزيت هو نوع من المحولات الكهربائية حيث يتم غمر القلب واللفات بالكامل في الزيت العازل. يؤدي هذا الزيت وظيفتين أساسيتين: العزل الكهربائي وتبديد الحرارة.
يعمل زيت المحولات كوسيط تبريد وحاجز عازل للكهرباء، مما يمنع الانهيار الكهربائي بينما ينقل الحرارة المتولدة أثناء التشغيل بكفاءة إلى نظام التبريد الخارجي.
تُستخدم هذه المحولات بشكل شائع في تطبيقات الجهد المتوسط إلى العالي نظرًا لموثوقيتها وأدائها الحراري القوي.
يعتمد مبدأ عمل المحول المغمور بالزيت على الحث الكهرومغناطيسي. عندما يتدفق التيار المتردد عبر الملف الأولي، فإنه يولد مجالًا مغناطيسيًا في قلب المحول. يولّد هذا المجال المغناطيسي جهدًا كهربائيًا في الملف الثانوي، مما يسمح بنقل الطاقة الكهربائية بين الدوائر.
يلعب الزيت دوراً حاسماً في الحفاظ على استقرار النظام من خلال:
بدون العزل الزيتي، ستعاني محولات الجهد العالي من ارتفاع درجة الحرارة وفشل العزل تحت ظروف الحمل.
تتكون المحولات المغمورة بالزيت من عدة مكونات رئيسية تعمل معًا لضمان أداء موثوق:
| عنصر | وظيفة |
|---|---|
| جوهر | يوفر مسارًا مغناطيسيًا لنقل الطاقة |
| اللفات | توصيل التيار الكهربائي وتمكين تحويل الجهد |
| زيت عازل | يوفر التبريد والعزل الكهربائي |
| صهريج | يضم القلب واللفات والزيت بأمان |
| مشعات | تبديد الحرارة من زيت المحولات |
| البطانات | توفير التوصيلات الكهربائية المعزولة |
المحولات المغمورة بالزيت مفضلة في العديد من الصناعات بسبب خصائص أدائها الفائقة:
هذه الفوائد تجعلها مناسبة لشبكات توزيع الطاقة الحضرية والصناعية.
تُستخدم المحولات المغمورة بالزيت على نطاق واسع في قطاعات متعددة:
إن قدرتها على التكيف مع البيئات عالية التحميل تجعلها ضرورية في أنظمة الطاقة الحديثة.
يتطلب اختيار المحول المناسب المغمور بالزيت تقييمًا دقيقًا للمعايير الفنية والتشغيلية:
يؤدي الاختيار الصحيح إلى تقليل تكاليف التشغيل على المدى الطويل وتحسين استقرار النظام.
الصيانة الدورية ضرورية لإطالة عمر المحولات ومنع الأعطال. تشمل مهام الصيانة الرئيسية ما يلي:
يمكن أن يؤدي إهمال الصيانة إلى انهيار العزل أو ارتفاع درجة الحرارة أو حتى الفشل الكارثي.
أحد المخاوف الرئيسية المرتبطة بالمحولات المغمورة بالزيت هو خطر تسرب الزيت. يمكن أن يتسبب زيت المحولات، إذا تم إطلاقه في البيئة، في تلوث التربة والمياه. تعالج التصميمات الحديثة هذه المشكلة من خلال تحسين إغلاق الخزانات وأنظمة الاحتواء وبدائل الزيت القابلة للتحلل.
تتبنى الصناعات بشكل متزايد السوائل العازلة الصديقة للبيئة وأنظمة المراقبة المتقدمة لاكتشاف التسربات مبكرًا ومنع الأضرار البيئية.
يعد التخلص السليم من زيت المحولات وإعادة تدويره أيضًا من العناصر الحاسمة للتشغيل المستدام.
| ميزة | محول مغمور بالزيت | محول من النوع الجاف |
|---|---|---|
| طريقة التبريد | التبريد المعتمد على الزيت | تبريد الهواء |
| كفاءة | عالي | معتدل |
| صيانة | مطلوب فحص الزيت بشكل منتظم | احتياجات صيانة أقل |
| أمان | خطر تسرب الزيت | أكثر أمانًا في البيئات الداخلية |
| التطبيقات | أنظمة الحمل العالي في الهواء الطلق | المباني التجارية الداخلية |
س1: لماذا يستخدم الزيت في المحولات؟
يوفر الزيت كلا من العزل والتبريد، مما يضمن التشغيل المستقر في ظل ظروف الجهد العالي والحمل.
س2: ما هي مدة صلاحية زيت المحولات؟
مع الصيانة المناسبة، يمكن أن يستمر زيت المحولات لمدة 10-20 سنة، على الرغم من أن الاختبار الدوري مطلوب لضمان الجودة.
س3: ما هي المخاطر الرئيسية للمحولات المغمورة بالزيت؟
وتشمل المخاطر الأساسية تسرب النفط، ومخاطر الحرائق في ظل الأعطال الشديدة، والتلوث البيئي إذا لم تتم إدارتها بشكل صحيح.
س4: هل يمكن استخدام المحولات المغمورة بالزيت داخل المنزل؟
نعم، ولكنها تتطلب تدابير سلامة إضافية مثل أنظمة إخماد الحرائق وهياكل الاحتواء.
س 5: كيف أختار مورد المحولات المناسب؟
ابحث عن الخبرة الفنية والامتثال للمعايير الدولية والدعم القوي لما بعد البيع. توفر الشركات المصنعة الموثوقة مثل Youbian حلولاً مخصصة لمختلف المتطلبات الصناعية. للحصول على الاستشارة المهنية وتفاصيل المنتج، تقدم Youbian عروضًا مباشرةاتصل بناالدعم للمساعدة في تلبية احتياجات المشروع الخاص بك.
تظل المحولات المغمورة بالزيت حجر الزاوية في البنية التحتية الكهربائية الحديثة نظرًا لكفاءتها ومتانتها وقدرتها العالية على التحميل. في حين أنها تتطلب صيانة دقيقة ومراعاة بيئية، فإن مزايا أدائها تجعلها لا غنى عنها في أنظمة الطاقة واسعة النطاق.
يساعد فهم هيكلها وتشغيلها ومعايير الاختيار المهندسين والمشترين على اتخاذ قرارات مستنيرة تعمل على تحسين موثوقية النظام وتقليل المخاطر التشغيلية.
