خصائص المحولات الحالية.

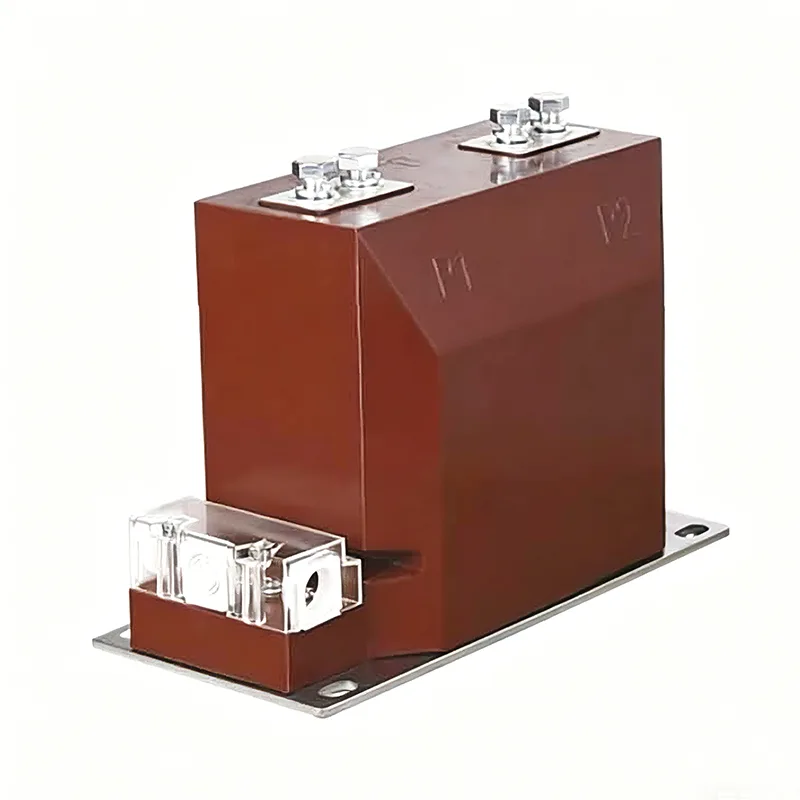

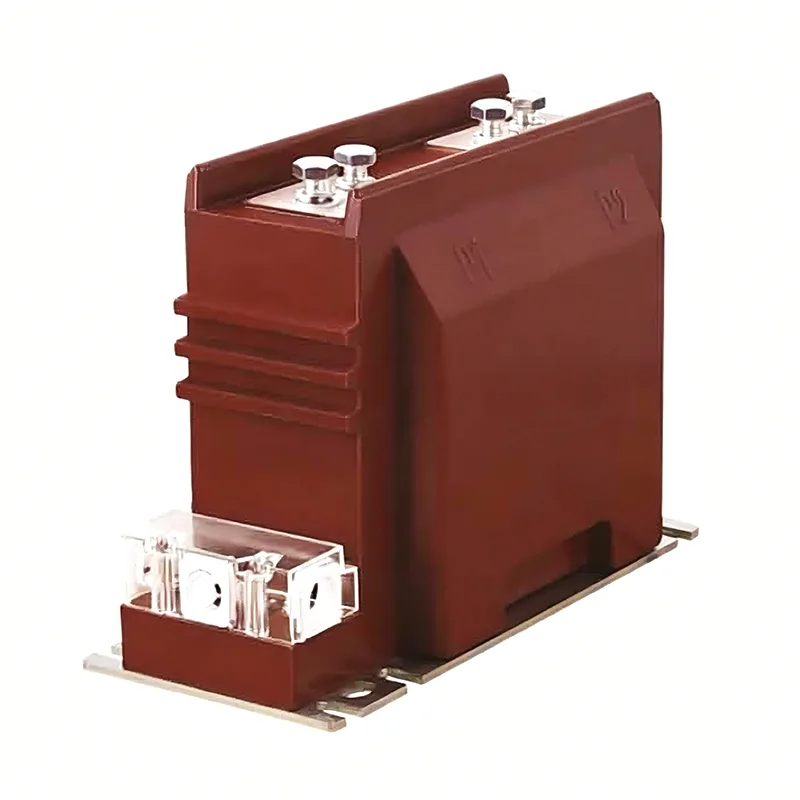

A المحول الحاليهو جهاز كهربائي يعمل على مبدأ الحث الكهرومغناطيسي. يتم استخدامه بشكل أساسي لتحويل التيار الكبير في نظام الطاقة إلى تيار أصغر بنسبة، وذلك لتسهيل القياس والحماية والتحكم.

1. مبدأ العمل والميزات الهيكلية

مبدأ الحث الكهرومغناطيسي: يقوم المحول الحالي بتوصيل الملف الأولي (مع عدد أقل من اللفات) في سلسلة في الدائرة المراد قياسها، ويتم توصيل اللف الثانوي (مع عدد أكبر من اللفات) بجهاز القياس أو الحماية لتحقيق التحويل النسبي للتيار.

حالة الدائرة القصيرة التقريبية: عادة ما يتم توصيل الجانب الثانوي بأدوات أو مرحلات ذات مقاومة منخفضة، ويعمل في حالة قريبة من دائرة القصر لضمان دقة نقل التيار.

2. العزل الكهربائي والسلامة

عزل الجهد العالي: يتم عزل أنظمة الجهد العالي عن أجهزة القياس عن طريق المحولات لحماية المشغلين والمعدات من الضرر.

يجب ألا يكون الجانب الثانوي مفتوحًا: إذا كان الجانب الثانوي مفتوحًا، فسيتسبب ذلك في مخاطر الجهد العالي، مما قد يؤدي إلى تلف المعدات أو تعريض السلامة الشخصية للخطر. لذلك، من الضروري التأكد من أن الدائرة الثانوية مغلقة دائمًا.

3. وظائف القياس والحماية

محول التيار الكهربائي للقياس: يستخدم للقياس الدقيق ضمن نطاق التيار الطبيعي. تتضمن درجات الدقة الشائعة 0.2 و0.5 و1 مستوى، وما إلى ذلك.

محول التيار الوقائي: يوفر معلومات تيار العطل في ظروف العطل، مثل مستويات 5P و10P، مع عامل حد عالي الدقة وقدرة مضادة للتشبع.

4. التصنيف وتنوع النوع

حسب الوظيفة: مقسمة إلى فئتين: نوع القياس ونوع الحماية.

بواسطة وسط العزل: بما في ذلك النوع الجاف والنوع المصبوب والنوع المغمور بالزيت والنوع المعزول بالغاز.

وفقًا لطريقة التثبيت: مثل النوع من خلال النوع، ونوع العمود، ونوع الأكمام، ونوع بسبار.
