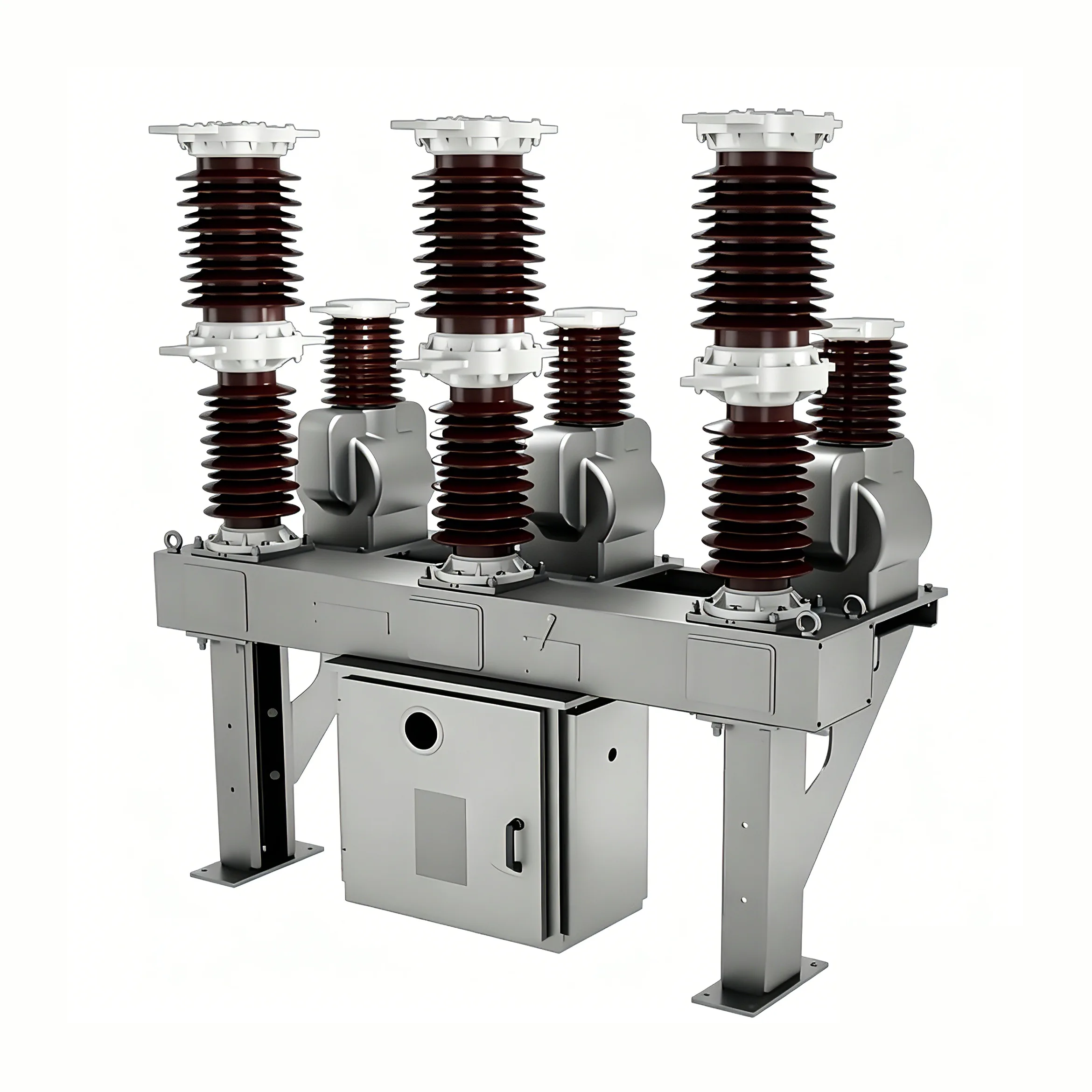

مفتاح إعادة الإغلاق 40.5 كيلو فولت

قاطع الدائرة الكهربائية 40.5kv (المشار إليه فيما يلي باسم "قاطع الدائرة الكهربائية") هو جيل جديد من قواطع الدائرة الفراغية الخارجية التي طورتها شركة Youbian من خلال إدخال التكنولوجيا الأجنبية المتقدمة ودمجها مع خصائص صناعة الطاقة في الصين. يستخدم بشكل أساسي لأنظمة التوزيع الخارجية بجهد 10-35 كيلو فولت في شبكات الطاقة الحضرية والريفية. إلى جانب تطبيق تيار الحمل، تيار التحميل الزائد، وتيار الدائرة القصيرة، يمكن استخدامه أيضًا في حالات أخرى مماثلة.

بيئة العمل

درجة الحرارة البيئية: -40 درجة مئوية إلى 85 درجة مئوية

فرق درجة الحرارة اليومي: 25 درجة مئوية

الارتفاع: ≥ 2000 م

سرعة الرياح لا تتجاوز 35 م / ث

لا يوجد اهتزاز عادي الشدة

لا توجد غازات أو وسائط قوية تسبب التآكل (مثل الأحماض والقلويات والحمأة وما إلى ذلك)

مستوى التلوث: IV

درجة حرارة الشحن: -40 درجة مئوية إلى 85 درجة مئوية

سمات

جهاز إعادة إغلاق المفتاح 40.5 كيلو فولت هو منتج تصميم محسّن يتوافق مع معايير ANSI/IEC، ومجهز بمحرك مغناطيسي، وجهاز تشغيل/إيقاف (لا يحتوي نوع RCWE ACR على جهاز إغلاق يدوي)، و3 أجهزة استشعار للتيار، وما يصل إلى 3 أجهزة استشعار للجهد، والمزيد من الوظائف مثل منحنى الحماية (قابل للبرمجة)، ومنطق التنسيق (قابل للبرمجة)، وبروتوكول الاتصال القابل للبرمجة، وبرامج الكمبيوتر، وأداة التحكم في التطبيق، وما إلى ذلك، ويستخدم وحدة التحكم RWK352.

إن وحدة إعادة الإغلاق ذات المفتاح 40.5 كيلو فولت عبارة عن وحدة إعادة إغلاق صلبة معزولة ومغطاة بمطاط السيليكون ولا تستخدم مانع تسرب غاز SF6. يتميز جهاز إعادة العزل هذا بمسافة زحف عالية ومستوى عزل أعلى، وهو مناسب للأنظمة التي تصل إلى مستوى 42 كيلو فولت، BIL200 كيلو فولت.

تم تصميم وحدة إعادة إغلاق المفتاح 40.5 كيلو فولت لتيار متردد ثلاثي الطور 50/60 هرتز، مع جهد مقدر يبلغ 40.5 كيلو فولت، وهو مناسب لمجموعة المفاتيح الكهربائية ذات الجهد العالي الخارجية. يستخدم بشكل أساسي في شبكات الطاقة الحضرية والريفية، والمحطات الفرعية، وأنظمة التوزيع للمؤسسات الصناعية والتعدينية، لكسر تيار الحمل، وتيار الحمل الزائد، وتيار الدائرة القصيرة. نظرًا للأداء الخاص لقواطع الدائرة الفراغية، فهي مناسبة بشكل خاص للتطبيقات التي تتطلب التشغيل المتكرر والتعديل الخالي من الزيت.

يعتمد هذا النموذج من قاطع الدائرة الكهربائية هيكل القطب المنفصل ثلاثي الطور لضمان أن الأعطال أحادية الطور لن تسبب دوائر قصيرة ثلاثية الطور. توجد غرفة إطفاء القوس الفراغي داخل الأكمام العازلة لكل مرحلة، مما يزيل خطر حدوث أخطاء في الدائرة القصيرة الناتجة عن التكثيف. العزل الخارجي لقاطع التبديل 40.5kv مصنوع من راتنجات الايبوكسي الخارجية المستوردة أو مادة مطاط السيليكون، والتي تتميز بأداء ممتاز ضد الماء ومضاد للقاذورات، مما يجعلها مناسبة للبيئات الخارجية ذات متطلبات مقاومة الطقس العالية وظروف التشغيل القاسية. يتميز قاطع الدائرة بهيكل عام مدمج، ويحتل مساحة صغيرة، وخفيف الوزن، وسهل التركيب. الجزء الداخلي من الصندوق مملوء بزيت المحولات، لكنه لا يحتوي على غاز سداسي فلوريد الكبريت، مما يلبي متطلبات التحول الخالي من الزيت وحماية البيئة.

معايير المنتج

يتوافق قاطع الدائرة هذا مع المعايير التالية: GB1984: قواطع الدائرة ذات الجهد العالي؛ GB/T11022: المتطلبات الفنية العامة لمجموعة المفاتيح الكهربائية ومعدات التحكم ذات الجهد العالي؛ JB3855: 3.6 ~ 40.5 كيلو فولت تيار متردد خارجي عالي الجهد قاطع دائرة DL / T403: 12 ~ 40. المواصفات الفنية لطلب قواطع دوائر فراغية عالية الجهد 5 كيلو فولت تيار متردد IEC56: قواطع دوائر تيار متردد عالية الجهد
