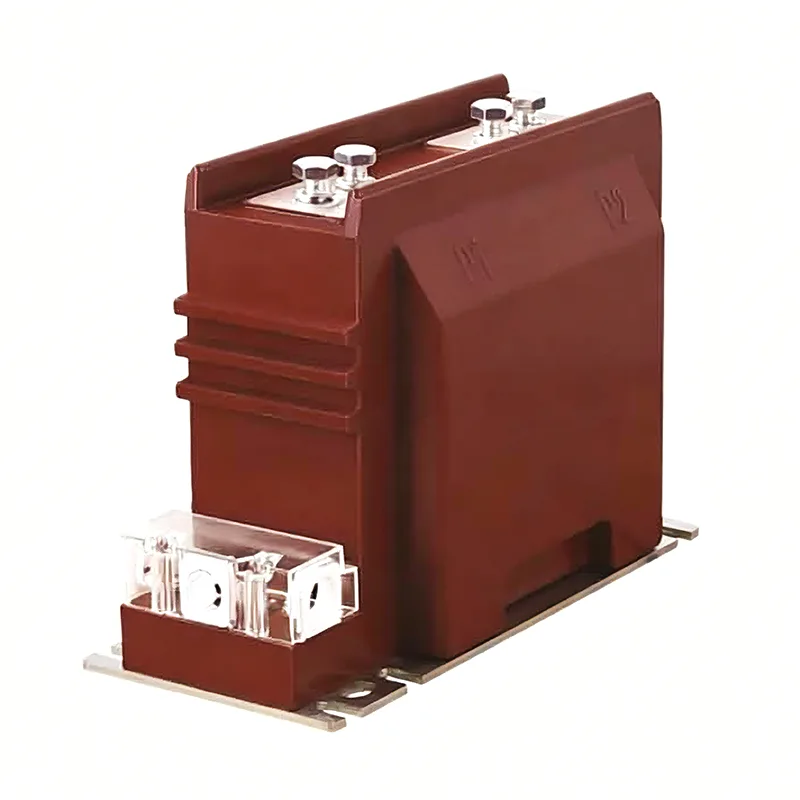

محول تيار 11 كيلو فولت

يلعب محول التيار 11 كيلو فولت عالي الجودة من Youbian دورًا في تحويل التيار والعزل الكهربائي. يختلف التيار في خطوط توليد وتحويل ونقل وتوزيع واستهلاك الطاقة بشكل كبير، حيث يتراوح من بضعة أمبيرات إلى عشرات الآلاف من الأمبيرات. لسهولة القياس والحماية والتحكم، من الضروري التحويل إلى تيار موحد نسبيًا. وبالإضافة إلى ذلك، فإن الجهد على الخط مرتفع بشكل عام، والقياس المباشر خطير للغاية. تتشرف شركة Dahu Electric بدعوتكم إلى مصنعنا لشراء أحدث محولات التيار بقدرة 11 كيلو فولت، وأكثرها مبيعًا وبأسعار معقولة وعالية الجودة. ونحن نتطلع إلى العمل معكم.

نموذج محول تيار 11 ك.ف

الحرف الأول: L - محول التيار

الحرف الثاني: أ - من خلال نمط الجدار؛ نوع العمود Z؛ نوع بسبار M؛ د - نوع المنعطف المفرد؛ الخامس - هيكل مقلوب. ي - تسلسل الصفر

لأغراض الكشف عن التأريض؛ ث - مكافحة التلوث. R - نوع اللف العاري

الحرف الثالث: Z - نوع صب راتنجات الايبوكسي؛ ج - عزل السيراميك. س - وسط معزول بالغاز؛ ث - خاص بحماية الحواسيب الصغيرة

الحرف الرابع: ب - بمستوى الحماية؛ ج - الحماية التفاضلية. مستوى د-د؛ س - النوع المحسن؛ ي - تعزيز ZG

الرقم الخامس: الرقم التسلسلي للمنتج لمستوى الجهد

أساس الاختيار

الجهد المقنن

يجب أن يكون الجهد المقنن للمحول الحالي أكبر من الجهد المقنن لخط نقطة التثبيت.

نسبة التحول

يجب على الجميع حساب IC الحالي بناءً على الحمل واختيار نسبة المحول الحالي. هناك مواصفات مختلفة لنسبة التيار المقدر للجانب الأساسي لمحولات التيار (مثل 20، 30، 40، 50، 75، 100، 150، 2 × أ/ج)، والتيار المقنن للجانب الثانوي عادة ما يكون 1A أو 5A. من بينها، 2 × a/C يشير إلى وجود نسبتي تيار لنفس المنتج، وهو ما يمكن تحقيقه عن طريق تغيير طريقة توصيل الأسلاك لقطع توصيل المنتج. عند التوصيل على التوالي، تكون نسبة التيار أ/ج، وعند التوصيل على التوازي، تكون نسبة التيار 2 × أ/ج. بشكل عام، يجب أن يضمن اختيار نسبة التحويل الحالية لقياس محولات التيار أن التيار المقنن I1n الخاص بها لا يقل عن تيار الحمل في الخط (أي IC المحسوب). إذا كان تيار حساب الحمل في الخط هو 350A، فيجب تحديد نسبة التحويل للمحول الحالي على أنها 400/5. لضمان متطلبات الدقة لمحول التيار 11 كيلو فولت المستخدم للحماية، يمكن اختيار نسبة التحويل لتكون أكبر.

مبدأ اختيار مستوى الدقة: يجب ألا يقل مستوى دقة المحول الحالي المستخدم في إعداد الفواتير والقياس عن 0.5 مستوى؛ يجب أن يستخدم مقياس التيار الكهربائي المستخدم لمراقبة حجم تيار الحمل في كل دائرة واردة وصادرة محولات تيار بمستوى 1.0-3.0. من أجل التأكد من أن خطأ الدقة لا يتجاوز القيمة المحددة، يتم التحقق بشكل عام من الحمل الثانوي (فولت أمبير) للمحول الحالي، والحمل الثانوي S2 للمحول ليس أكبر من الحمل المقدر S2n، بحيث يمكن ضمان الدقة المحددة. صيغة التحقق من الدقة: S2 ≥ S2n.
