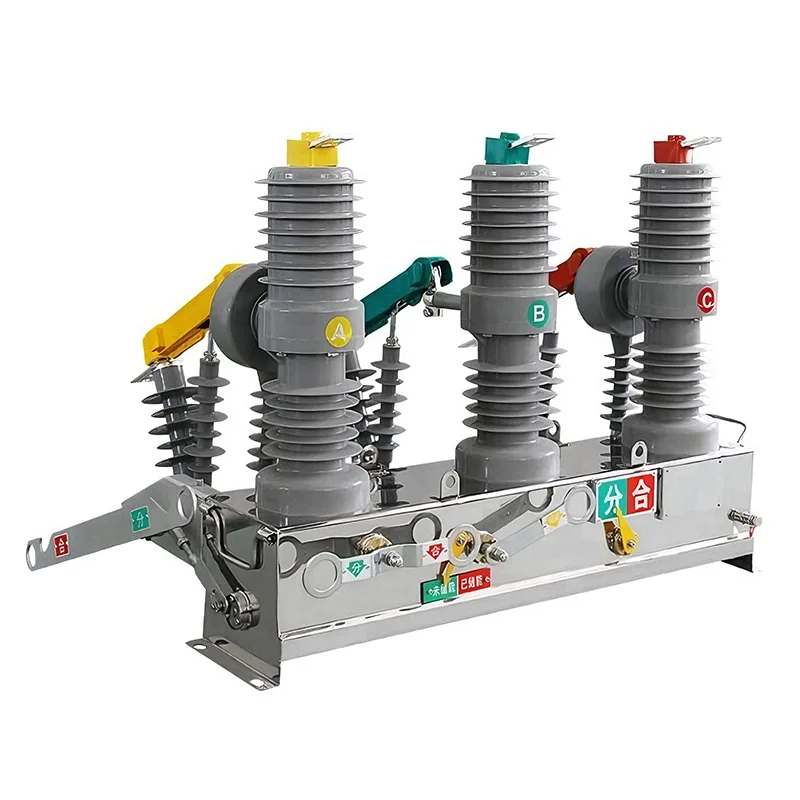

قاطع كهربائي 11 كيلو فولت

في Youbian، يتمحور تصميمنا حول معيار تصنيف 12 كيلو فولت لقاطع الدائرة الكهربائية 11 كيلو فولت، والذي يغطي بشكل شامل ويحسن متطلبات الأداء لشبكة الطاقة 11 كيلو فولت. على عكس التقنيات القديمة، تعتمد قواطع الدائرة الكهربائية هذه على بيئة فراغية عالية لإطفاء الأقواس، وبالتالي استقرار شبكة الطاقة وضمان سلامة الموظفين.

فهم تكنولوجيا الفراغ الأساسية

يشير "الفراغ" الموجود في قاطع الدائرة الكهربائية بقدرة 11 كيلو فولت إلى البيئة الموجودة داخل غرفة إطفاء القوس الفراغي (يشار إليها عادةً باسم الزجاجة المفرغة). هذا هو جوهر النظام. نظرًا لقوته العازلة الفائقة (قدرة العزل) مقارنة بالهواء أو الزيت، يمكن للفراغ أن يحقق فجوات اتصال أصغر ويتحمل الفولتية العالية.

عندما يكون قاطع الدائرة الكهربائية 11 كيلو فولت قيد التشغيل، يحدث فصل الاتصال داخل غرفة التفريغ المغلقة بشكل دائم. ونظرًا لغياب جزيئات الغاز، لا يوجد تقريبًا أي شيء للحفاظ على القوس، وبالتالي تحقيق عزل سريع للخطأ.

دور غرفة إطفاء القوس الفراغي في إطفاء القوس

إن عملية إطفاء القوس في معداتنا دقيقة وفورية. هنا هو تصميمنا لتنفيذ مبدأ عمله:

1. فصل جهات الاتصال: عند اكتشاف خطأ، يتم فصل جهات الاتصال.

2. قوس البخار المعدني: بسبب البخار المعدني الموجود في مادة التلامس، سيتشكل قوس لفترة وجيزة.

3. الانتشار السريع: بسبب بيئة الفراغ، سوف يتوسع البخار المعدني وينتشر بسرعة كبيرة للغاية.

4. قاطع دائرة عبور الصفر: عندما يتجاوز التيار الصفر لأول مرة، ينطفئ القوس بسبب معدل استرداد قوة العزل الكهربائي بشكل أسرع من السرعة التي يرتفع بها الجهد ويعيد إشعال القوس.

الفرق بين قواطع دوائر التفريغ وقواطع دوائر الزيت/الغاز التقليدية

نحن نؤيد التحول إلى تقنية التفريغ لأنها تلغي المسؤوليات البيئية ومسؤوليات الصيانة المرتبطة بقواطع دوائر النفط أو الغاز القديمة. فيما يلي مقارنة بين الأسباب التي تجعل قواطع الدوائر الكهربائية الصديقة للبيئة خيارًا أفضل للبنية التحتية الحديثة.

قاطع الدائرة الفراغية (VCB) قاطع دائرة الزيت/الهواء

قدرة إطفاء القوس: زيت (مختوم) متوسط/عالٍ أو هواء مضغوط

الصيانة: نادر جدًا (ختم مدى الحياة) عالي (استبدال الزيت، تنظيف جهات الاتصال)

خطر الحريق: لا يوجد (لا يوجد زيت ولا يوجد SF6) مرتفع (زيت قابل للاشتعال)

عمر الخدمة: طويل (20-30 سنة) قصير (الشيخوخة مع الاستخدام)

الحجم: وحدات مدمجة/ضخمة

التأثير البيئي: حماية البيئة/خطر تسرب الزيت أو انبعاثات SF6

من خلال اعتماد تقنية التفريغ، فإن قاطع الدائرة الكهربائية 11 كيلو فولت الخاص بنا ليس أكثر أمانًا فحسب، بل يقلل أيضًا من تكاليف التشغيل بشكل كبير طوال دورة حياة المعدات بأكملها.

الفولطية والمعلمات الحالية

على الرغم من أن هذه الأجهزة منتشرة في شبكة إمداد الطاقة بقدرة 11 كيلو فولت، فإن الجهد المقدر لقاطع الدائرة الكهربائية بقدرة 11 كيلو فولت هو 12 كيلو فولت لضمان هامش الأمان الضروري. يحدد التيار المستمر المقدر سعة الحمولة التي يمكن أن يتحملها قاطع الدائرة أثناء التشغيل العادي. نحن نقدم تكوينات مرنة لتلبية متطلبات التحميل المحددة:

التصنيف الحالي 630A: مناسب لمغذيات التوزيع القياسية والأحمال الصناعية الصغيرة.

1250A إلى 1600A: مصمم خصيصًا للخطوط الواردة الرئيسية والآلات الصناعية الثقيلة.

التخصيص: يمكن توفير قيم أعلى تصنيفًا بناءً على تكوينات محددة للمفاتيح الكهربائية.

قدرة كسر الدائرة القصيرة والامتثال

يعد الفصل الآمن للأخطاء هو الوظيفة الأكثر أهمية لأي قاطع دائرة مفرغة. يتمتع قاطع الدائرة الفراغية 11 كيلو فولت الخاص بنا بقدرة كسر دائرة قصر تتراوح من 20 كيلو أمبير إلى 31.5 كيلو أمبير، مما يضمن القدرة على إزالة تيارات الأعطال الكبيرة على الفور دون الإضرار بالمعدات النهائية.

نحن نلتزم بدقة بمعايير التصنيع العالمية. تم تجهيز كل وحدة بقاطع دائرة مفرغ (VCB) يتوافق مع معيار IEC 62271-100، مما يضمن اتساق الأداء بين الغواصين.
