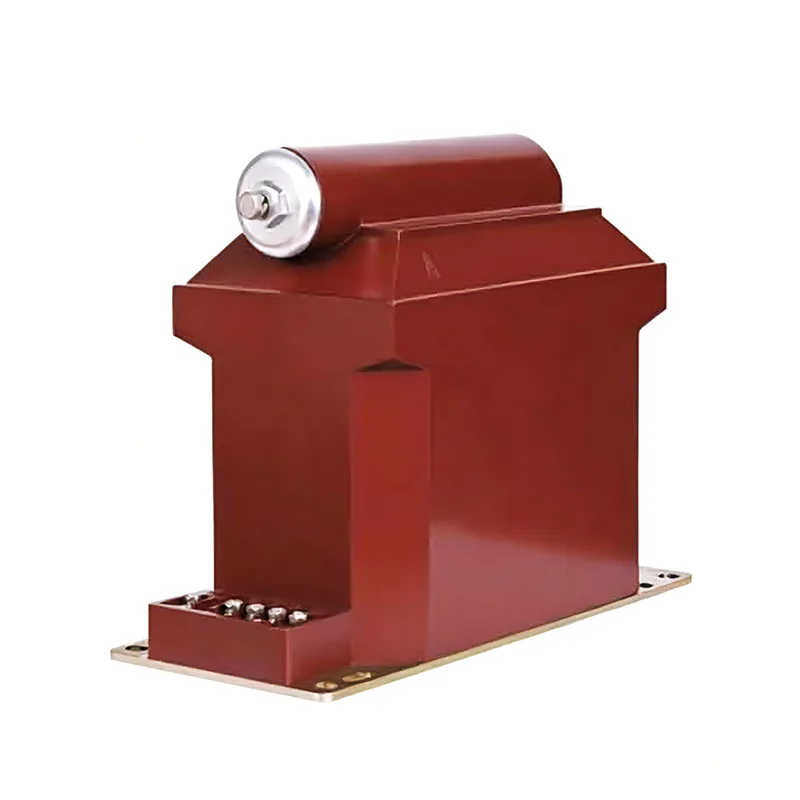

يستخدم محول الجهد Youbian المتين بقدرة 33 كيلو فولت تقنيات لف وتدريع خاصة للملفات الأولية والثانوية لتحسين توزيع ضغط الجهد. يتم عزل كل ملف بعناية باستخدام فيلم بوليستر لتوفير عزل كهربائي عالي بين الطبقات. قم بتجميع هيكل اللف المكتمل والقلب الحديدي ذو الحلقة المزدوجة على إطار الدعم.
1. قبل تشغيله، يجب أن يخضع محول الجهد 1.33 كيلو فولت للاختبار والفحص وفقًا للبنود المحددة في اللوائح. على سبيل المثال، قياس القطبية، مجموعة الاتصال، اهتزاز العزل، تسلسل الطور النووي، وما إلى ذلك.
2. يجب أن تضمن توصيلات محول الجهد صحتها. يجب توصيل الملف الأولي بالتوازي مع الدائرة التي تم اختبارها، ويجب توصيل الملف الثانوي بالتوازي مع ملف الجهد لجهاز القياس المتصل أو جهاز حماية التتابع أو الجهاز الأوتوماتيكي. وفي الوقت نفسه، ينبغي إيلاء الاهتمام لصحة القطبية.
3. يجب أن تكون سعة الحمل المتصل بالجانب الثانوي لمحول الجهد 33 كيلو فولت مناسبة، ويجب ألا يتجاوز الحمل المتصل بالجانب الثانوي لمحول الجهد قدرته المقدرة، وإلا فإنه سيزيد من خطأ المحول ويجعل من الصعب تحقيق دقة القياس.
4. لا يسمح بوجود دوائر قصر على الجانب الثانوي لمحول الجهد 4.33 كيلو فولت. نظرًا للمقاومة الصغيرة داخل محول الجهد، إذا كانت الدائرة الثانوية قصيرة الدائرة، فسيحدث تيار كبير، مما سيؤدي إلى تلف المعدات الثانوية وحتى تعريض السلامة الشخصية للخطر. يمكن تجهيز محولات الجهد بصمامات على الجانب الثانوي لحماية نفسها من التلف الناتج عن دوائر القصر الثانوية. حيثما أمكن، يجب أيضًا تركيب الصمامات على الجانب الأساسي لحماية شبكة الطاقة ذات الجهد العالي من تعريض سلامة النظام الأساسي للخطر بسبب أخطاء في أسلاك المحول ذات الجهد العالي أو أسلاك الرصاص.
5. من أجل ضمان سلامة الأشخاص عند الاتصال بأدوات القياس والمرحلات، يجب أن يكون للملف الثانوي لمحول الجهد نقطة تأريض. لأنه بعد التأريض، عندما يتلف العزل بين اللفات الأولية والثانوية، يمكن أن يمنع الجهد العالي من تعريض السلامة الشخصية في الأجهزة والمرحلات للخطر.
6. يجب ألا يكون الجانب الثانوي لمحول الجهد قصير الدائرة.
من أجل العزل والحماية، يتم صب المكون تلقائيًا بالضغط الفراغي في راتنجات الإيبوكسي الحلقية الأليفاتية الكارهة للماء (HCEP). تتميز مادة HCEP بمسار قوس ممتاز، ومقاومة للأوزون والأشعة فوق البنفسجية، مع الحفاظ على القوة البدنية. تضمن خصائص السطح الكارهة للماء لـ HCEP أداءً موثوقًا للغاية في البيئات الرطبة أو الرطبة أو الملوثة.
يمكن استخدامها لخطوط التوزيع 35 كيلو فولت، ومناجم الفحم، ومحطات الطاقة، والسكك الحديدية، والمصانع.
يتوافق محول الجهد 33 كيلو فولت بشكل صارم مع IEC60044-2؛ IEC 61869-1،3؛ ANSI/IEEE C57.13.
السكك الحديدية؛ مناجم الفحم؛ عداد الطاقة؛ محطة توليد الكهرباء؛ عداد الطاقة الكهربائية؛ محطة توليد الكهرباء؛ مجموعة المفاتيح الكهربائية ذات الجهد المتوسط؛ شركات النفط والغاز؛ صندوق توزيع الطاقة؛ نظام توزيع الطاقة؛ خزانة معزولة بالهواء؛ خزانة الشبكة الحلقية؛ أداة قياس؛ مكتب الكهرباء؛ محلل جودة طاقة الجهد المتوسط؛ المؤسسات الصناعية والتعدين؛
الوزن: 50 كجم؛
عمر الخدمة: 30 سنة؛
المواد: راتنجات الايبوكسي (HCEP)؛
الجهد المقدر يصل إلى 36 كيلو فولت؛
مستوى الدقة: 0.2 0.5 6P 3P؛
33KV 35KV 36KV تطبيق داخلي؛
تصميم محول الجهد أحادي القطب؛
الخرج الحراري المحدود (VA): 300VA/600VA؛
هيكل معقول، هيكل قوي.
نسبة الجهد المقنن: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3؛
مستوى العزل الأساسي المقدر (BIL) يصل إلى 200 كيلو فولت؛
ممتازة ماس كهربائى ومقاومة للحرارة.
